카오디오 집에서 사용하기...펌

1. 메인보드로 들어가는 선중에 녹색(soft power on/off)과 인근 까만색선(ground -)를 연결하고선 파워를 연결하면 마치 PC 파워온한 상태처럼 파워가 작동함.



2. 12V +선은 노란선으로 디스크드라이브쪽으로 가는 선입니다. 이것을 카오디오의 ACC시동 + 와 상시전원Battery 선을 같이 묶어서 연결하고 인근 검정색그라운드선을 카오디오의 그라운드선과 연결합니다.  acc+ 와 batt +는 반드시 둘다 필요합니다.



3. 안테나 연결합니다.  고장난 3.5mm 스테레오잭을 끼우면 딱맞습니다.  거기에 선을 연결하든지 헤드폰자체가 안테나 역할 합니다.



이하는 펌글입니다.



** 첫번째 글

1.번 아답타

저는 집에서 놀고 있는 예전 어디에 쓰는 아답타 인지는 모르겠지만, 굴러댕기는거 사용했습니다.

12V 1.5A 짜리 입니다.

기존에 안쓰시는 구형 아답타 있으시면 쓰시면됩니다. 자동차용 카오디오는 11V~14.5V 까지는 아무런 문제없이 동작하므로 굳이 12V 아답타를 구하지 않으셔도됩니다.

간혹 15V 아답타가 있으시다면 대전력용 다이오드(3A이상이면 좋겠죠 ^^ 없으시면 0.5A짜리 6개 병렬연결하셔도 됩니다) 하나 구하셔서 + 쪽에 직렬 연결 하시면

다이오드에서 약 0.7V는 전압강하가 일어납니다.







2.번 아마도 제일로 고민이신게 뒷쪽 짹부분이라고 생각합니다.

못쓰는 컴퓨터용 파워 써플라이 또는 그와 비슷한 짹이면 가능

컴퓨터용 파워 짹에 보시면 숫놈 -안쪽은 암놈으로 되어 있습니다.

동그란거? 그거 펜치로 적당히 찌그러 트려서 사진에서 보시는 것처럼 수툭튜브로 감싸서

각자의 핀에 꽂으시면됩니다.



이때 주의 할점은 수축튜브를 꼭 끝까지 씌워서 상호간에 단락만 안되면 됩니다.

참고로 저는

ACC, +,GND, 프론트 스피커 좌우+ , -

이상 6개

그리고 가장 고민이었던거 ㅋㅋㅋ

안테나 인데요 안테나는 스피커 스테레오 짹선 그거 끄냥 꽂았습니다.딱 맞아요 아주 적당히 ㅋㅋ

그거 그냥 길게 늘어 트려서 창문에 매달아 놨습니다. 아주 잘나옵니다.

역쉬 라디오는 카오디오가 짱입니다.

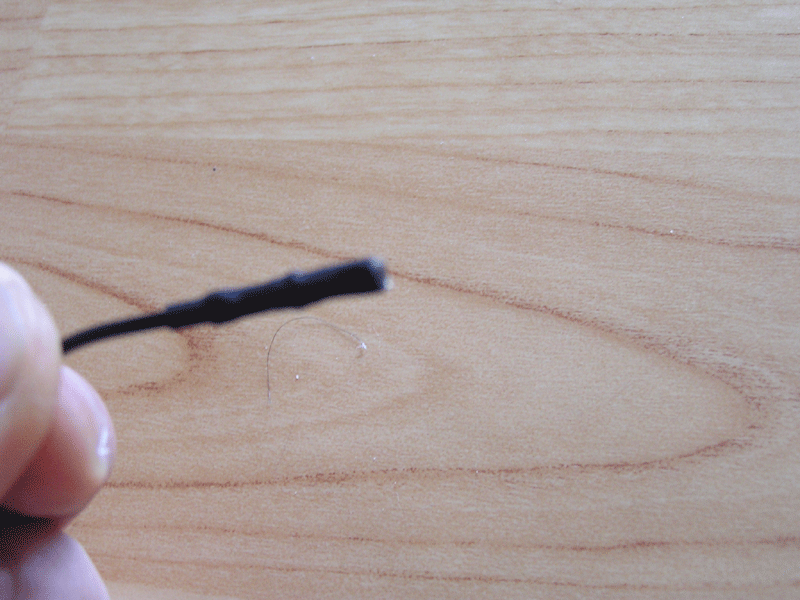

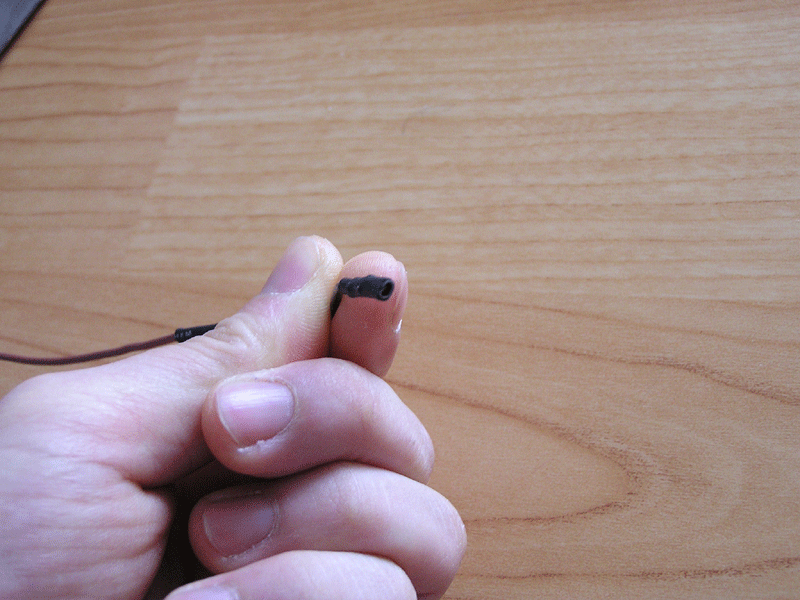

컴퓨터용 파워에 들어있는 핀 안쪽꺼만 빼서 적당히 ? 찌그러 뜨린다음 수축튜브로 감쌉니다.

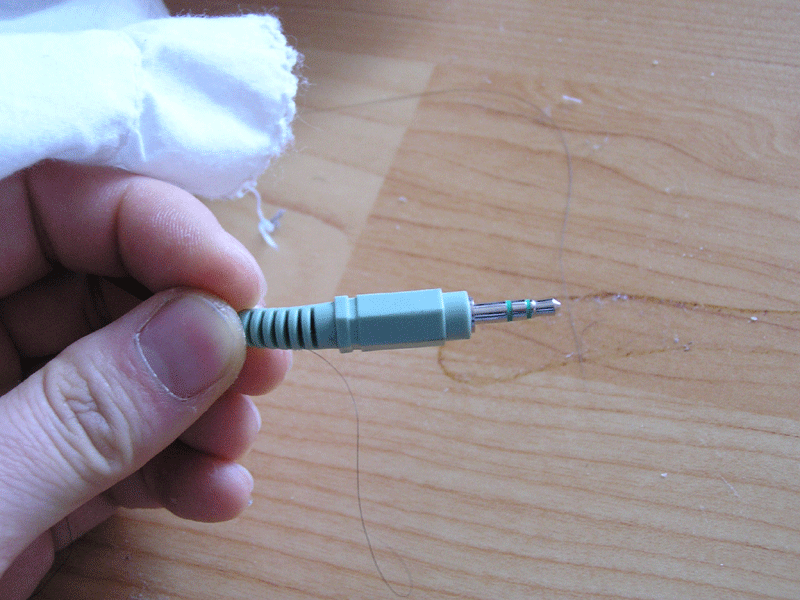

안테나선은 그냥 스테레오 짹 과감히 꽂아 줍니다. 물론 한쪽끝은 짤라서 늘어 트려야 겠죠 ^^;





마지막으로 가장중요한거죠 ^^;

카오디오 배선도 입니다. 다이하실려면 이거 없으면 곤란 하겠죠 ^^;

참고 하시고 도전한번 해보세요 그리 어렵지 않아요 ^^

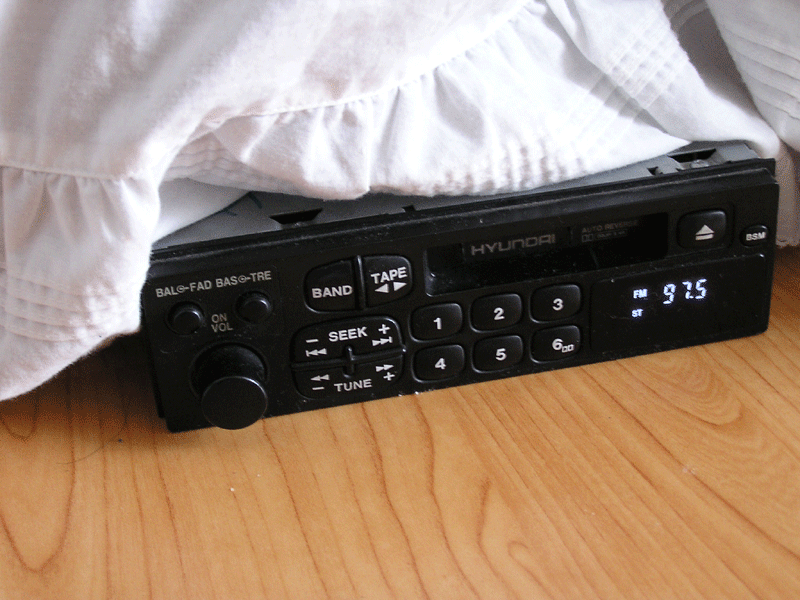

완성후 라디오 ^^;



** 두번째 글

카오디오 집에서 홈오디오 사용하기.ㅋ

글쓴이 : Dream SephiaⅡ 번호 : 545조회수 : 5702007.05.16 10:02

시디가 자꾸만 티는 바람에ㅜㅜ 새걸로 교체하고...남는 카오디오 가지고 걍 집에서 좀 쓸려고 만들어봤어여. 1. 전원문제: 아답터를 쓸까? 컴터 파워를 쓸까? 고만하다가....컴터 파워를 사용(집에 남는게 있어서여)  컴터 메인보드와 연결된 파워와는 달리..전원선 연결해도 파워에 전기가 공급되지 않는다는거.ㅠ 파워서플라이에 보면 녹색선이 한가닥 있거든여...녹색선과 검은색선(-그라운드)을 서로 접지 시킨후에 전원선 연결하니까. 파워가 돌아가더라구요.ㅋ 일단 파워 돌리기 성공.... 2. 카오디오 전원공급문제: 모두들 아시다시피 자동차는 12V...카오됴역시 마찬가지니까.. 파워서플라이에서 12V가 흐르는 것은 노란색이거든여.. 그 노란색과 카오디오의 배선중에서 노란색선과 빨간색을 같이 연결시켜주고 파워서플라이의 검정색선과 카오디오의 검정색선을 연결... 카오디오 파워버튼을 누르니까....오호~~~~~!!!파란 불빛의 카오됴가 켜지더라구요.ㅋ 3. 레벨메타 전원공급과 음성신호: 레벨메타 역시 +rem - 이 세가지의 선이 들어가니까요.. +:노란색선 rem:카오디오의 파란색선 -:검정색선...이렇게 연결하고. RCA를 카오됴와 연결.... 다시 카오디오 파워버튼을 누르니까...역쉬~~~~레벨메타의 전원도 켜지고 온도게이지, 볼륨게이지, 볼트게이지 모두 켜지더라구요.ㅋ 4: 스피커문제: 컴터에 쓰는 스피커(8옴)를 쓸까? 기존에 탈거해놨던 순정스피커(4옴)를 쓸까? 고민하다가.ㅋㅋ 순정스피커에 눈이 가더라구요.ㅋ(좀 뽀대는 안나지만...ㅠㅠ) 프런트 좌우 +-, 리어 좌우 +- 카오됴설치할때와 마찬가지로 각 선들마다 연결..연결작업 성공.. 다시금 카오됴 파워버튼을 누르니까...오~~~!!!따봉....4개의 스피커 모두에서 음악이~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~!!ㅋㅋㅋ 파워서플라이에서 필요없는 선들 모두 잘랐어여...필요한 노랑 검정 녹색선만 남겨두고요.(여분으로 노랑과 검정은 2가닥은 따로 파워서플라이 속으로 숨김.ㅋ) 선들이 너무 지저분해서..마땅히 감출곳도 없고...공씨디50장사면 주는 케이스에다가 선들 집어넣고.. 그 위에 순정스피커 올라놨어여.... 볼품없는 순정스피커와 볼품없는 스피커거치대..ㅋㅋㅋ 앞쪽에 프론트 스피커 좌우... 뒷쪽에 리어 스피커 좌우로 선 길게 늘여서 연결했어여.ㅋ 문제점;;; 1.지금 당장은 그냥 있는거 가지고 만들었지만. 영 보기가 안좋네요.. 나중에 MDF 사다가 박스만들어 집어넣어야겠어여..특히 스피커....ㅋㅋ 2.카오디오의 백업기억문제.. 이건 어떻게 해야할지 모르겠네여... 파워서플라이에 전원이 공급되어야지만 카오됴가 동작하기에..전원선 빼버리면 전원자체가 공급되지 않기에 백업되지가 않더라구요...ㅠㅠ그렇다고 파워서플라이를 계속 켜놓을수도 없는거고.ㅠㅠ (자동차의 카오됴에는 미세한 전원이 흘러서 백업기능이 되잖아요...) 이 문제를 해결할수 있는분 계시나여?? 건전지를 직렬연결해서 12V를 만들어서 백업전원을 공급해줘야할꺼 같은데...선을 어떻게 연결해야할지 좀 난감하네요....카오됴 집에서 쓰시고 있는 고수님들의 조언 부탁드릴께요.ㅠ.ㅠㅠㅠ
